راهنمای انتخاب الکتروموتور تک‌فاز؛ از بررسی بار تا نوع خازن
انتخاب الکتروموتور تک‌فاز زمانی دقیق‌تر است که نیاز واقعی دستگاه، از شرایط راه‌اندازی و رفتار بار تا مشخصات فنی و شرایط نصب، به‌صورت یک مجموعه بررسی شود؛ نه اینکه فقط توان یا قیمت موتور ملاک انتخاب باشد. برای انتخاب یا جایگزینی موتور، می‌توانید مشخصات دستگاه و اطلاعات موتور قبلی را در اختیار کارشناسان شهباز موتور قرار دهید تا گزینه مناسب با توجه به شرایط کاری و مشخصات فنی موردنیاز بررسی و پیشنهاد شود.
الکتروموتور تک‌فاز در بسیاری از تجهیزات کارگاهی، صنعتی سبک و کاربردهایی که دسترسی به برق سه‌فاز وجود ندارد استفاده می‌شود. اما تک‌فاز بودن موتور تنها یکی از مشخصات آن است و انتخاب صحیح باید بر اساس مجموعه‌ای از عوامل مانند نوع بار، گشتاور موردنیاز برای راه‌اندازی، توان، دور، شرایط محیطی و ساختار راه‌اندازی انجام شود.
انتخاب موتور فقط بر اساس توان یا قیمت، تضمین نمی‌کند که موتور با شرایط واقعی دستگاه سازگار باشد. برای انتخاب دقیق‌تر باید ابتدا نیاز تجهیز و شرایط راه‌اندازی مشخص شود و سپس مشخصات موتور با این نیازها تطبیق داده شود.
انتخاب الکتروموتور تک‌فاز را با شناخت نوع بار شروع کنید.
همه تجهیزات رفتار بار یکسانی ندارند. برای انتخاب موتور باید مشخص شود دستگاه در حین کار چه گشتاوری نیاز دارد و این نیاز با تغییر سرعت چگونه تغییر می‌کند. شرایط راه‌اندازی نیز اهمیت دارد؛ زیرا نیاز موتور هنگام شروع حرکت می‌تواند با حالت کار عادی متفاوت باشد.
از نظر رابطه گشتاور و سرعت، فن‌ها و پمپ‌های سانتریفیوژ از نمونه‌های رایج بار با گشتاور متغیر هستند و گشتاور موردنیاز آن‌ها با افزایش سرعت بیشتر می‌شود. در مقابل، بسیاری از نوار نقاله‌ها در محدوده کاری خود رفتاری نزدیک به بار با گشتاور ثابت دارند. در برخی تجهیزات نیز گشتاور بار به شرایط فرآیند یا وضعیت مکانیکی دستگاه وابسته است و باید متناسب با همان کاربرد بررسی شود.
هنگام راه‌اندازی، اینرسی اجزای متحرک نیز اهمیت پیدا می‌کند. موتور باید علاوه بر تأمین گشتاور موردنیاز بار، گشتاور کافی برای شتاب‌دادن مجموعه و رساندن آن به سرعت کاری را ایجاد کند. هرچه اینرسی مجموعه بیشتر یا زمان موردنظر برای شتاب‌گیری کوتاه‌تر باشد، گشتاور بیشتری برای شتاب‌گیری لازم است.
بنابراین، توان نامی به‌تنهایی برای انتخاب الکتروموتور تک‌فاز کافی نیست. رفتار گشتاور بار، شرایط راه‌اندازی، اینرسی مجموعه و مشخصات گشتاور موتور نیز باید متناسب با نیاز واقعی دستگاه بررسی شوند.
نوع موتور تک‌فاز را متناسب با شرایط راه‌اندازی انتخاب کنید.

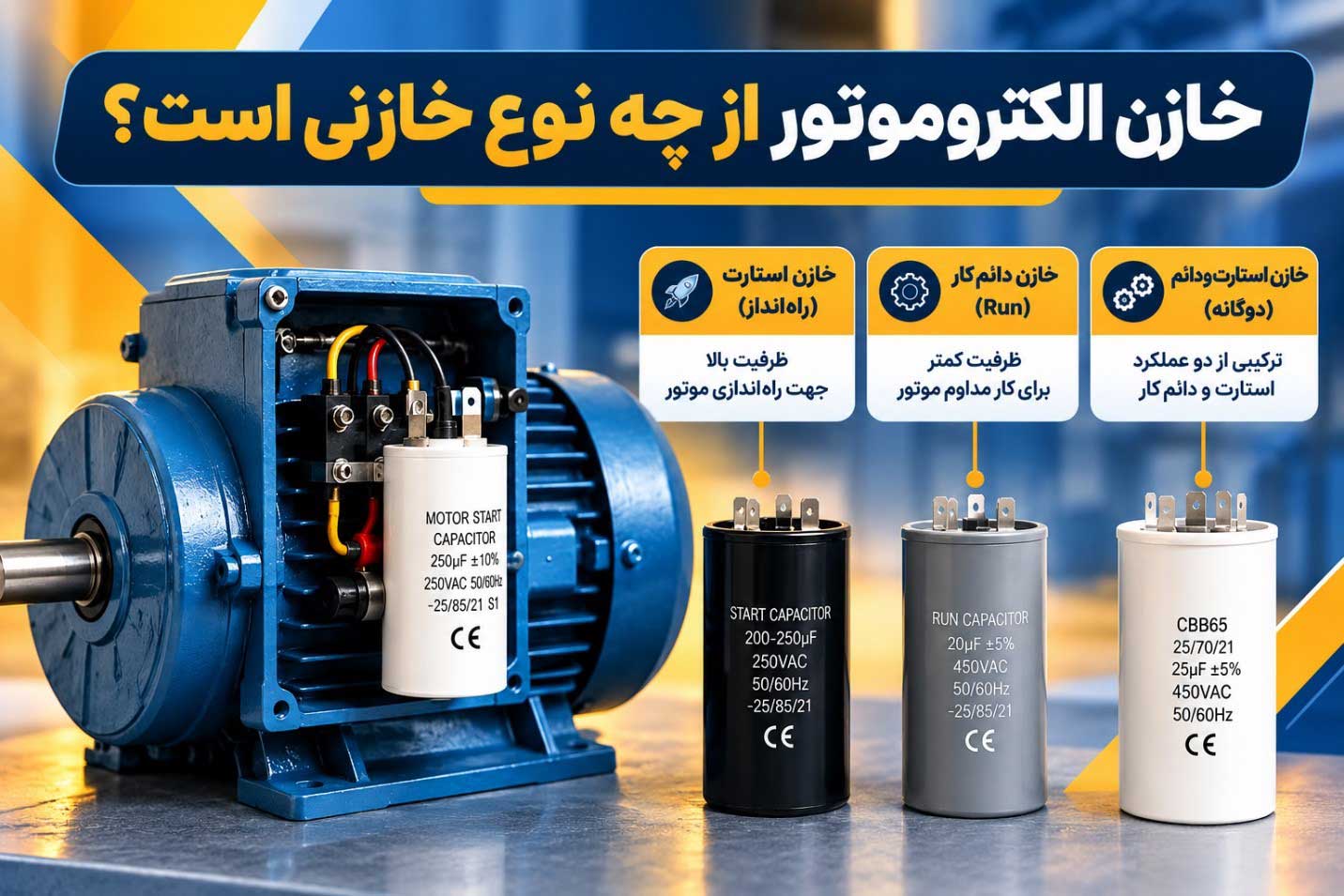

پس از شناخت رفتار بار، باید ساختار راه‌اندازی موتور را بررسی کرد. در بسیاری از موتورهای القایی تک‌فاز، سیم‌پیچ کمکی و خازن برای ایجاد اختلاف فاز و کمک به تولید گشتاور به کار می‌روند. از نظر نوع و نحوه استفاده از خازن، موتورهای خازنی چند ساختار رایج دارند که تفاوت آن‌ها در انتخاب موتور اهمیت دارد.
-
موتور با خازن دائم‌کار: در این موتورها، خازن از زمان راه‌اندازی در مدار سیم‌پیچ کمکی قرار دارد و در زمان کار عادی نیز در مدار باقی می‌ماند. این ساختار معمولا گشتاور راه‌اندازی پایین‌تری نسبت به موتورهای دارای خازن راه‌انداز دارد و در کاربردهایی مانند برخی فن‌ها و دمنده‌ها استفاده می‌شود.
-
موتور با خازن راه‌انداز: خازن راه‌انداز در شروع حرکت به ایجاد گشتاور کمک می‌کند و پس از شتاب‌گیری موتور، مدار راه‌انداز بسته به طراحی با کلید گریز از مرکز، رله یا سازوکار مناسب دیگری قطع می‌شود. این ساختار برای کاربردهایی که به گشتاور راه‌اندازی بیشتری نیاز دارند قابل استفاده است.
-
موتور با خازن راه‌انداز و دائم‌کار: این ساختار دارای خازن راه‌انداز و خازن دائم‌کار است. پس از شتاب‌گیری، خازن راه‌انداز از مدار خارج می‌شود، اما خازن دائم‌کار در مدار باقی می‌ماند. به این ترتیب، امکان دستیابی به گشتاور مناسب در راه‌اندازی و عملکرد مناسب در زمان کار فراهم می‌شود.
در بازار ایران اصطلاحاتی مانند تک‌خازنه رله‌ای و دوخازنه کلاچ‌دار نیز رایج‌اند، اما این نام‌ها دسته‌بندی فنی کاملی برای موتورهای تک‌فاز نیستند. هنگام انتخاب، بهتر است ساختار خازن و مدار کمکی و گشتاور راه‌اندازی موتور با نیاز واقعی بار تطبیق داده شوند.
مشخصات پلاک موتور را با نیاز دستگاه تطبیق دهید.
پس از مشخص‌شدن نوع بار و ساختار مناسب موتور، باید مشخصات نامی الکتروموتور تک فاز را با شرایط واقعی دستگاه تطبیق دهید. این بررسی کمک می‌کند مشخصات موتور با نیاز واقعی دستگاه و شرایط کاری آن هماهنگ باشد.
توان نامی در موتورهای معمول، توان مکانیکی قابل ارائه در محور در شرایط نامی است و با توان الکتریکی ورودی یکسان نیست. توان ورودی به عواملی مانند راندمان و ضریب توان موتور نیز بستگی دارد.
ولتاژ و فرکانس باید با شبکه برق محل نصب سازگار باشند و جریان نامی نیز برای انتخاب کابل، تجهیزات حفاظتی و بررسی ظرفیت مدار تغذیه اهمیت دارد.
دور نامی باید با سرعت موردنیاز تجهیز هماهنگ باشد. در موتورهای القایی، دور نامی به دلیل وجود لغزش کمی کمتر از سرعت سنکرون است. سرعت سنکرون نیز به فرکانس و تعداد قطب‌های موتور بستگی دارد. اگر سرعت یا گشتاور موردنیاز با دور موتور مطابقت نداشته باشد، می‌توان با تجهیزاتی مانند گیربکس یا سیستم تسمه و پولی، مشخصات خروجی را متناسب با نیاز دستگاه تغییر داد.
در کنار مشخصات الکتریکی، ابعاد مکانیکی نیز باید بررسی شوند. فریم موتور، قطر و طول شافت، نوع نصب و ابعاد پایه یا فلنج باید با محل نصب و تجهیز متصل به موتور سازگار باشند. برای اطمینان، بهتر است این ابعاد از نقشه ابعادی و کاتالوگ همان مدل بررسی شوند.
شرایط نصب و نحوه کارکرد موتور را بررسی کنید.
پس از انتخاب مشخصات موتور، شرایط محیطی محل نصب و نحوه کارکرد آن نیز باید بررسی شود. دمای محیط، میزان گردوغبار و رطوبت، تهویه و شرایط دفع حرارت باید با الزامات موتور سازگار باشند. درجه حفاظت موتور نیز باید متناسب با احتمال ورود گردوغبار و آب به محفظه موتور انتخاب شود.
دمای محیط بر عملکرد حرارتی موتور تأثیر می‌گذارد و اگر از محدوده مجاز تعیین‌شده برای موتور بیشتر باشد، ممکن است توان قابل استفاده آن کاهش پیدا کند. همچنین برای دفع مناسب حرارت، باید فضای کافی در اطراف موتور و مسیر مناسب برای گردش هوا وجود داشته باشد.
نحوه کارکرد موتور نیز فقط به تعداد دفعات راه‌اندازی محدود نمی‌شود. مدت زمان کار، توقف، تعداد استارت‌ها و فاصله بین آن‌ها همگی در انتخاب موتور اهمیت دارند. در کاربردهایی که موتور به‌طور مکرر راه‌اندازی می‌شود یا مدت راه‌اندازی آن طولانی است، این شرایط باید با الزامات حرارتی و کاری موتور تطبیق داده شوند.
