بررسی فنی سیستم زمانبندی موتور؛ الزامات تعویض تسمه تایم
سیستم زمانبندی (تایمینگ) در موتورهای درونسوز، مسئولیت هماهنگی گردش میللنگ با میلسوپاپ را بر عهده دارد. در این سیستم، تسمه تایم به عنوان قطعه واسط نیرو، گشتاور دورانی را از فولی میللنگ به فولی میلسوپاپ منتقل میکند تا چرخههای چهارگانه موتور (مکش، تراکم، قدرت و تخلیه) در زمانبندی دقیق انجام شوند.
به دلیل تراکم بالای ساختاری در موتورهای مدرن و محدوده تلرانس پایین بین اجزای متحرک، هرگونه نقص فنی در تسمه تایم مستقیم بر راندمان حجم موتور و سلامت قطعات سرسیلندر تاثیر میگذارد.
مکانیک عملکرد و علل آسیبهای سازهای در تسمه تایم
عملکرد تسمه تایم تحت تاثیر نیروهای کششی، گشتاور متناوب و تنشهای حرارتی مداوم است. نیروهای وارد بر تسمه را میتوان در سه بخش اصلی طبقهبندی کرد؛
تنشهای کششی و گشتاور متغیر
تسمه تایم برخلاف تسمههای جانبی (دینام و کولر)، بار یکنواختی را تحمل نمیکند. با هر بار چرخیدن میلسوپاپ و فشرده شدن فنر سوپاپها، نیروی مقاومت معکوس به دندانههای تسمه وارد میشود. این گشتاور متغیر باعث ایجاد نیروهای برشی در ریشه دندانهها (Tooth Shear Stress) میگردد. در صورت عدم انطباق گام دندانهها یا ضعف در ساختار الیاف داخلی، ریشه دندانهها دچار بریدگی میشود.
تنشهای حرارتی و اکسیداسیون پلیمری
دمای کاری محفظه موتور در شرایط ترافیک و بار کامل، به محدوده ۱۰۰ تا ۱۳۰ درجه سانتیگراد میرسد. این دمای بالا به مرور زمان باعث تبخیر مواد نرمکننده (Plasticizers) در ساختار لاستیک شده و منجر به سختشدن، کاهش الاستیسیته و ایجاد ترکهای عرضی در پشت تسمه میشود.
بررسی فنی تداخل مکانیکی (Interference Engine) هنگام پارگی تسمه
اکثر موتورهای تولیدی امروزی از نوع تداخلی هستند؛ یعنی مسیر حرکتی پیستون و سوپاپ در نقطه مرگ بالا (TDC) دارای همپوشانی مکانی است و تنها زمانبندی دقیق مانع از تداخل آنها میشود.
خروج تسمه از تایمینگ یا پارگی سبب توقف میلسوپاپ شده، بعد از آن باز ماندن سوپاپها هم احتمال برخورد پیستون را افزایش میدهد؛
در صورت بریدن دنده یا پارگی تسمه مشکلات زیر به وجود میآید؛
-
میلسوپاپ متوقف شده و سوپاپها در موقعیت باز باقی میمانند.
-
میللنگ به دلیل اینرسی فلایویل و حرکت چرخها به چرخش ادامه میدهد.
-
پیستون با سرعت بالا به سوپاپهای باز برخورد کرده و باعث کج شدن ساق سوپاپ، خرابی گاید سوپاپ، صدمه به تاج پیستون و در موارد شدیدتر، شکستن سرسیلندر و بلوک موتور میشود.
متریالشناسی تسمه تایم؛ مقایسه جنس HNBR و CR
ساختار تسمه تایم از سه لایه اصلی تشکیل شده است؛ پارچه روکش دندانه، هسته کششی (الیاف شیشه یا آرامید) و لایه پایهای پلیمری لایههای اصلی تسمه تایم هستند. نوع پلیمر بهکاررفته تعیینکننده کلاس کاری و طول عمر تسمه است.
|
پارامتر فنی |
پلیمر کلروپرن (CR) |
پلیمر هیدروژنه نیتریل (HNBR) |
|
مقاومت حرارتی |
تا ۱۰ خط سانتیگراد (محدود) |
تا ۱۵۰ درجه سانتیگراد (بالا) |
|
مقاومت در برابر روغن و سیالات |
متوسط |
بسیار بالا |
|
مقاومت در برابر استحکامات کششی |
افت کشش در طول زمان |
تغییر طول نزدیک به صفر |
|
طول عمر مفید کارکرد |
حدود ۴۰,۰۰۰ تا ۵۰,۰۰۰ کیلومتر |
۶۰,۰۰۰ تا ۹۰,۰۰۰ کیلومتر |
تسمههای ساختهشده با پایه HNBR به دلیل وجود پیوندهای اشباعشده هیدروژنی در ساختار مولکولی، مقایسه فوقالعادهای در برابر تخریب حرارتی و تنشهای مکانیکی دارند و استاندارد اصلی خودروسازان در موتورهای نسل جدید محسوب میشوند.
بررسی کدهای فنی و تنوع پلتفرمی در خودروها
یکی از موارد مهم در تامین قطعات صنعتی، تطبیق دقیق مشخصات ابعادی تسمه با فولیهای موتور است. مشخصات ابعادی تسمه تایم با سه فاکتور تعریف میشود؛ تعداد دندانه، پهنای تسمه (بر حسب میلیمتر) و پروفیل دندانه (گام و شکل دندانه مانند ZA، ZB یا RU) که هر کدام در انتخاب تسمه تایم مناسب اهمیت دارند.
خطاهای رایج در شناسایی قطعه
هنگام خرید تسمه تایم ممکن است این اشتباهات پیش آید،
-
تفاوت موتورهای تسمهای و زنجیری:
برخی خودروها در سالهای مختلف یا با حجم موتورهای متفاوت، با دو سیستم تایمینگ عرضه شدهاند. برای مثال، یک خودرو ممکن است در نسخه ۲۰۰۰ سیسی دارای تسمه تایم و در نسخه ۱۵۰۰ سیسی دارای زنجیر تایم باشد.
-
عدم انطباق پروفیل دندانه:
استفاده از تسمهای که تعداد دندانه یکسان دارد اما پروفیل دندانه آن (مثلاً گرد یا ذوزنقهای) با فولی میللنگ متفاوت است، باعث خوردگی سریع دندانهها و خروج از تایمینگ میشود.
الزامات مهندسی در تعویض و نگهداری سیستم تایمینگ
جهت دستیابی به حداکثر کارایی و جلوگیری از استهلاک زودرس، رعایت دستورالعملهای فنی زیر در زمان تعویض را پیشنهاد میدهیم؛
-

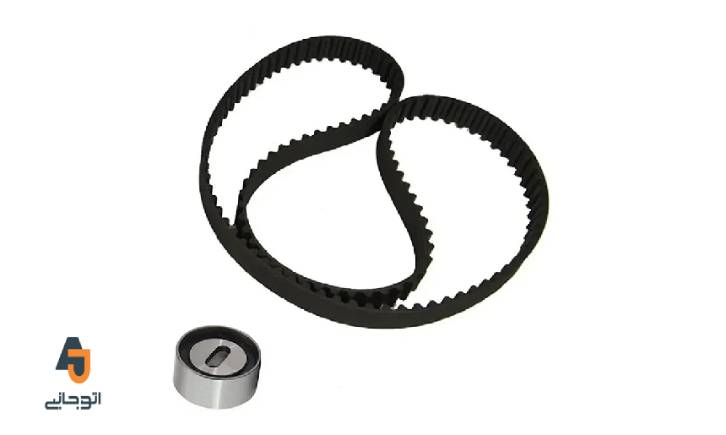

تعویض همزمان کیت کامل تایم:
بلبرینگ سفتکن و هرزگردها دارای طول عمر محدود هستند. خرابی بلبرینگ (گیرپاژ یا لقی ساچمهها) باعث ایجاد اصطکاک شدید، افزایش دما و پارگی تسمه نو میشود.
-
کالیبراسیون میزان کشش (Tensioning):
میزان کشش تسمه باید با ابزار فرکانسسنج یا سفتکن مکانیکی طبق گشتاور اعلامی سازنده تنظیم شود. سفت بودن بیش از حد باعث خرابی بلبرینگها و صدای ناهنجار شده و شل بودن آن ریسک رد کردن دندانه را افزایش میدهد.
-
بررسی کاسهنمدهای میللنگ و میلسوپاپ:
هرگونه نشتی روغن موتور به فضای تایمینگ، باعث حل شدن ترکیبات لاستیکی و افت سریع خواص مکانیکی تسمه میشود.
رویکرد تامین تخصصی و خدمات قطعات در بازار صنعتی
در زنجیره تامین قطعات یدکی خودرو، ارزیابی مشخصات فنی کالا و تطابق آن با کاتالوگ مرجع سازنده، اهمیت بالایی دارد. خریداران و تعمیرکاران تخصصی در انتخاب قطعات حساس مانند تسمهجات، به دنبال شفافیت در کدهای فنی، اصالت متریال و ضمانتهای شرکتی هستند.
مجموعههای تخصصی تامین قطعات، خدمات خود را بر اساس این نیازمندیها تنظیم کردهاند؛
-
شناسنامه فنی و جداول انطباق:
درج کامل مشخصات ابعادی، تعداد دندانه، نوع متریال (HNBR) و کدهای OEM برای جلوگیری از خطای خریدار.
-
تضمین اصالت و گارانتی معتبر:
ارائه محصولات با تاییدیههای کیفی و گارانتیهای معتبر شرکتی جهت تضمین کارکرد استاندارد.
-
تسهیل در تامین قطعات و اعتبارات:
ارائه راهکارهای خرید اقساطی و اعتباری تا تعویض قطعات مهم به دلیل مسائل مالی به تاخیر نیفتد.
جمعبندی
تسمه تایم قطعهای با استاندارد ساخت دقیق است که تعویض بهموقع آن بر اساس کیلومتر کارکرد یا زمان ماندگاری متریال، از بروز خسارات سنگین مکانیکی جلوگیری میکند. استفاده از تسمههای HNBR با مشخصات ابعادی استاندارد و رعایت الزامات نصب، ضامن سلامت عملکرد موتور و کاهش هزینههای نگهداری خودرو است.
