انواع قالب بتنریزی؛ کدام قالب برای پروژه شما مناسبتر است؟
بتن تازه تا پیش از رسیدن به مقاومت اولیه، توانایی حفظ شکل خود را ندارد. قالب بتنریزی باید در این مدت، هندسه عضو را حفظ کند، فشار بتن را به مهارها انتقال دهد و از خروج شیره بتن جلوگیری کند. انتخاب نامناسب قالب میتواند باعث تغییر ابعاد ستون، موجدار شدن دیوار، بازشدن اتصالها یا افزایش هزینه ترمیم شود.
قالبها را معمولاً بر اساس جنس به انواع چوبی، فلزی، پلیمری و آلومینیومی تقسیم میکنند. بااینحال، جنس تنها معیار دستهبندی نیست. قالب مدولار، تونلی و بالارونده نام سیستم اجرا هستند و قالب ستون، دیوار، فونداسیون و سقف نیز کاربرد قالب را مشخص میکنند. برای انتخاب درست باید این سه دستهبندی از یکدیگر تفکیک شوند.
اگر پیمانکار قصد مقایسه مشخصات، ابعاد و هزینه پنلهای فولادی را داشته باشد، بررسی قیمت قالب فلزی صنعتسازه در کنار تعداد چرخه استفاده، کیفیت ورق، وزن، متعلقات و هزینه حمل، برآورد دقیقتری از هزینه واقعی پروژه ایجاد میکند. ارزانترین پنل الزاماً اقتصادیترین انتخاب نیست؛ زیرا کیفیت ساخت و قابلیت استفاده مجدد نیز بر هزینه هر چرخه اثر دارند.
قالب چوبی؛ انعطافپذیر برای هندسههای خاص
قالب چوبی از تخته، چهارتراش یا پلایوود ساخته میشود. امکان برش و ساخت در محل، مهمترین مزیت این سیستم است. در پروژههای کوچک، اعضای دارای شکست زیاد یا بخشهایی که پنل استاندارد پاسخ نمیدهد، گروه نجاری میتواند قالب را متناسب با نقشه آماده کند.
قطعات چوبی معمولاً سبکاند و برای جابهجایی آنها به جرثقیل نیاز نیست. هزینه اولیه نیز در بسیاری از پروژههای محدود، کمتر از خرید قالب فلزی است.
در مقابل، چوب و پلایوود در برابر رطوبت و ضربه حساساند. لبهها پس از چند بار استفاده آسیب میبینند و رویه نامناسب ممکن است تاب بردارد. بازشدن درزها نیز باعث خروج شیره بتن و ایجاد حفره در سطح عضو میشود.
قالب چوبی زمانی انتخاب مناسبی است که:
-
تعداد دفعات استفاده محدود باشد؛
-
هندسه عضو با پنلهای استاندارد هماهنگ نباشد؛
-
جابهجایی دستی قطعات اهمیت داشته باشد؛
-
نیروی نجار ماهر در دسترس باشد؛
-
کیفیت پلایوود و شرایط انبارش کنترل شود.
هنگام برآورد هزینه باید پرت برش، میخ، روغن قالب، تعمیر و تعویض رویه نیز محاسبه شود. قیمت خرید تخته، تمام هزینه قالب چوبی نیست.

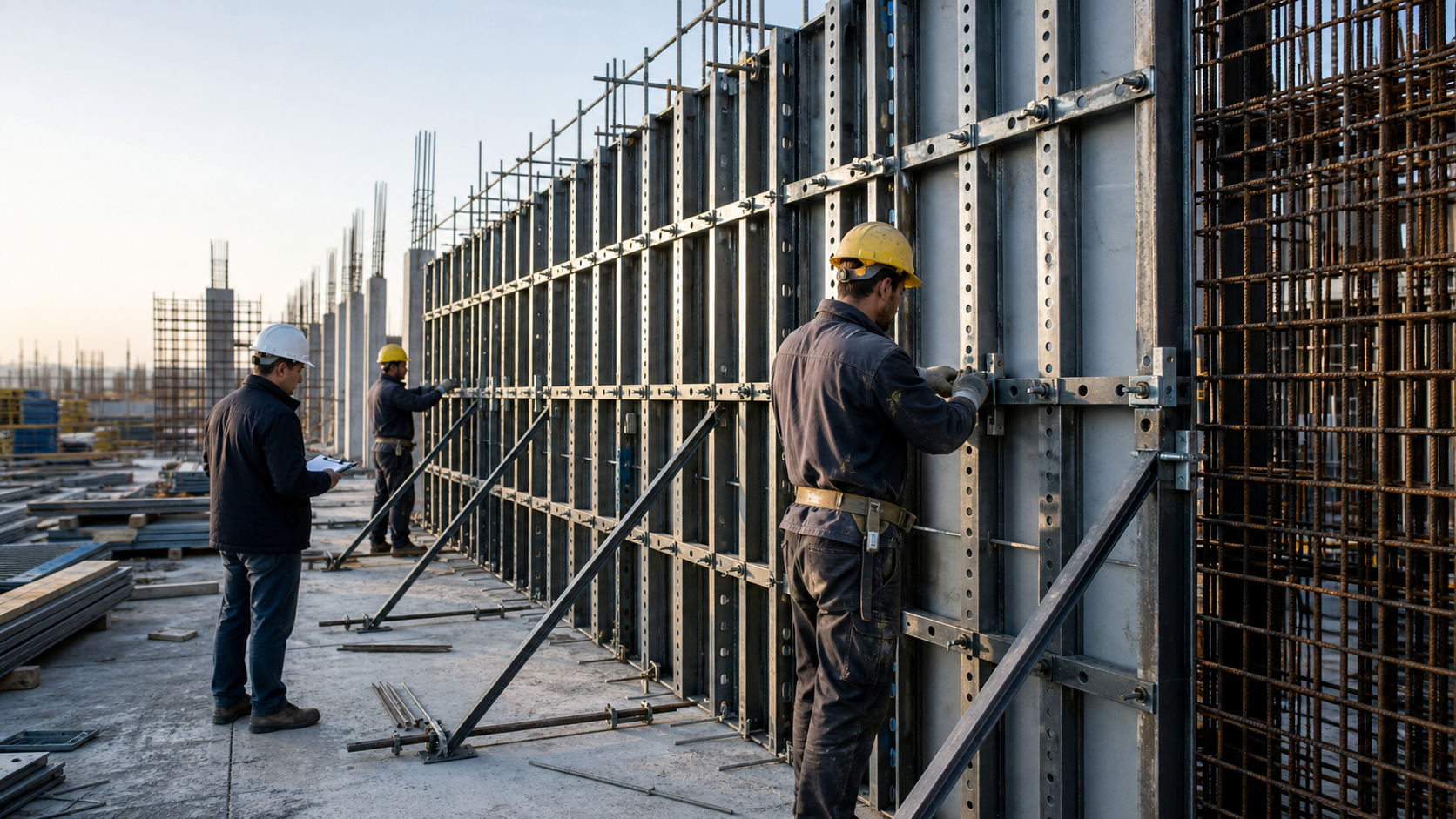

قالب فلزی؛ مناسب پروژههای تکرارشونده
قالب فلزی از یک رویه فولادی و کلافها یا تسمههای تقویتکننده پشت پنل تشکیل میشود. در نوع مدولار، پنلها دارای ابعاد استاندارد هستند و با پین و گوه یا کلمپس به یکدیگر متصل میشوند.
امکان استفاده مکرر، ثبات ابعادی و سرعت مونتاژ از مهمترین مزایای قالب فلزی است. یک مجموعه پنل را میتوان با ترکیبهای متفاوت برای فونداسیون، دیوار، تیر و ستون به کار برد.
سرمایه اولیه و وزن بیشتر از محدودیتهای این سیستم هستند. اگر پروژه جرثقیل یا فضای کافی برای دپو نداشته باشد، حمل پنلها میتواند هزینه و زمان اجرا را افزایش دهد.
دو پنل با وزن یکسان الزاماً کیفیت مشابهی ندارند. هنگام خرید باید تختی سطح، ضخامت واقعی ورق، دقت پانچ، راستای لبهها، آرایش تقویتکنندهها و کیفیت جوش بررسی شود. وزن بیشتر فقط زمانی ارزشمند است که به ظرفیت و سختی موردنیاز منجر شود.
قالب فلزی در شرایط زیر معمولاً اقتصادیتر است:
-
اعضای سازهای تکرار زیادی داشته باشند؛
-
سرعت گردش قالب مهم باشد؛
-
پنلها در پروژه بعدی نیز قابل استفاده باشند؛
-
کیفیت یکنواخت سطح بتن مورد انتظار باشد؛
-
امکانات حمل و نگهداری مناسب وجود داشته باشد.
قالب پلیمری؛ سبک اما دارای محدودیت
قالبهای پلیمری یا پلاستیکی وزن کمتری دارند و در برابر زنگزدگی مقاوماند. شستوشوی آنها آسان است و در بعضی سیستمها، قطعات بدون تجهیزات سنگین مونتاژ میشوند.
این مزایا قالب پلیمری را برای پروژههای سبک، تیراژ متوسط و کارگاههایی که دسترسی به جرثقیل ندارند، جذاب میکند. بااینحال، ظرفیت فشار و سختی تمام پنلهای پلیمری یکسان نیست.
پیش از انتخاب باید فشار مجاز، کیفیت قفلها، رفتار پنل در دمای کارگاه و دسترسی به قطعه جایگزین بررسی شود. استفاده از پنل سبک در دیوار بلند، بدون کنترل آرایش مهاربندی و سرعت بتنریزی، میتواند به تغییرشکل قالب منجر شود.
قالب آلومینیومی؛ سریع برای پلانهای تکراری
قالب آلومینیومی نسبت به نمونه فولادی وزن کمتری دارد و امکان اجرای سریع دیوار و سقف را فراهم میکند. این سیستم بیشتر در پروژههای انبوهسازی با تیپ طبقات ثابت استفاده میشود.
طراحی و تولید اولیه آن به نقشههای دقیق نیاز دارد. اگر ابعاد بازشوها، ضخامت دیوار یا پلان پروژه مرتب تغییر کند، تعداد قطعات خاص و اصلاحات افزایش پیدا خواهد کرد.
سرمایه اولیه بالا و وابستگی به طراحی اختصاصی باعث میشود قالب آلومینیومی برای پروژههای کوچک یا اعضای غیرتکراری معمولاً انتخاب اول نباشد. مزیت اقتصادی آن زمانی ظاهر میشود که تعداد چرخه برای سرشکن شدن هزینه اولیه کافی باشد.
قالب مدولار یک جنس نیست
یکی از اشتباهات رایج، قراردادن قالب مدولار در کنار قالب چوبی و فلزی بهعنوان یک جنس مستقل است. «مدولار» روش قطعهبندی و اتصال قالب را توضیح میدهد. یک قالب مدولار میتواند فلزی یا پلیمری باشد.
پنلهای مدولار در اندازههای مشخص ساخته میشوند و با ترکیب عرضها و طولهای مختلف، سطح موردنیاز را پوشش میدهند. کنج داخلی و خارجی، فیلر، نبشی پانچ، پشتبند و سولجر نیز برای تکمیل هندسه و افزایش پایداری استفاده میشوند.
مزیت اصلی این سیستم، بازآرایی است. پنلهای یک دیوار پس از بازکردن میتوانند در ستون یا فونداسیون بعدی استفاده شوند. این ویژگی تعداد قطعات اختصاصی و زمان ساخت قالب در کارگاه را کاهش میدهد.
قالبهای خاص و صنعتی
پروژههای بزرگ یا دارای هندسه ویژه ممکن است به سیستمهایی فراتر از پنلهای معمول نیاز داشته باشند.
قالب تونلی
در قالب تونلی، دیوار و سقف در یک چرخه هماهنگ اجرا میشوند. این روش برای ساختمانهایی با پلان تکرارشونده مناسب است و میتواند سرعت اجرای طبقات را افزایش دهد. تغییرات مکرر معماری، کارایی سیستم را کاهش میدهد.
قالب لغزنده
در قالب لغزنده، قالب همزمان با ادامه بتنریزی بهآرامی حرکت میکند. این روش برای سازههای مرتفع و پیوسته مانند سیلوها یا بعضی هستهها کاربرد دارد. اجرای آن به برنامه پیوسته بتن، نیروی ماهر و کنترل دقیق تراز نیاز دارد.
قالب خاص
اگر هندسه عضو با پنلهای استاندارد ساخته نشود، قالب خاص بر اساس نقشه طراحی و تولید میشود. قالبهای قوسی، نیوجرسی، تیر برق و بعضی قطعات پیشساخته در این گروه قرار میگیرند.
انتخاب قالب بر اساس عضو سازهای
نوع عضو نیز بر آرایش قالب و متعلقات اثر دارد. در قالببندی فونداسیون، تثبیت خط پروژه و جلوگیری از جابهجایی قالب هنگام ویبره اهمیت دارد. در ستون، شاقولی بودن و کنترل دقیق ابعاد مقطع حساستر است.
قالب دیوار باید فشار جانبی بتن را از طریق بولت، پشتبند و سولجر انتقال دهد. در دیوار یکطرفه، امکان استفاده از بولت عبوری وجود ندارد و فشار باید به سازه پشتبند و تکیهگاه منتقل شود.
در قالب سقف و تیر نیز مسیر بار از رویه به تیرهای فرعی، جکها و زمین زیر جک باید پیوسته باشد. ظرفیت بستر زیر جک بهاندازه خود جک اهمیت دارد.
قبل از انتخاب چه سؤالهایی بپرسیم؟
پیش از خرید یا اجاره قالب بتن، پاسخ این سؤالها باید مشخص باشد:
-
چند مترمربع قالب و چند چرخه استفاده نیاز داریم؟
-
بیشترین ارتفاع و سرعت بتنریزی چقدر است؟
-
قطعات با دست جابهجا میشوند یا جرثقیل وجود دارد؟
-
سطح معمولی میخواهیم یا بتن اکسپوز؟
-
قالب در پروژه بعدی نیز کاربرد خواهد داشت؟
-
تعمیر و تأمین قطعات یدکی چگونه انجام میشود؟
-
چه تعداد بولت، مهره، پین، گوه و پشتبند لازم است؟
پاسخ به این پرسشها، انتخاب قالب را از مقایسه قیمت اولیه به یک تصمیم مهندسی و اقتصادی تبدیل میکند.
