مدیریت ترافیک Voice VLAN و Data VLAN در سوئیچ‌های Catalyst

پایگاه خبری تحلیلی نامه نیوز (namehnews.com) :



در بیش از صد پروژه طراحی و بهینه‌سازی شبکه‌های سازمانی، بزرگ‌ترین سوءبرداشت این بوده که “فقط کافی است یک Voice VLAN تعریف کنیم”. در حالی‌که مدیریت Voice و Data یک موضوع معماری، QoS، PoE و Capacity Planning است، نه صرفاً یک دستور switchport voice vlan.



Voice VLAN و Data VLAN دقیقاً چه تفاوتی دارند؟

Voice VLAN برای ترافیک IP Phone با اولویت بالا و Data VLAN برای ترافیک کاربران نهایی استفاده می‌شود و این دو باید در لایه 2 و 3 از هم جدا شوند.

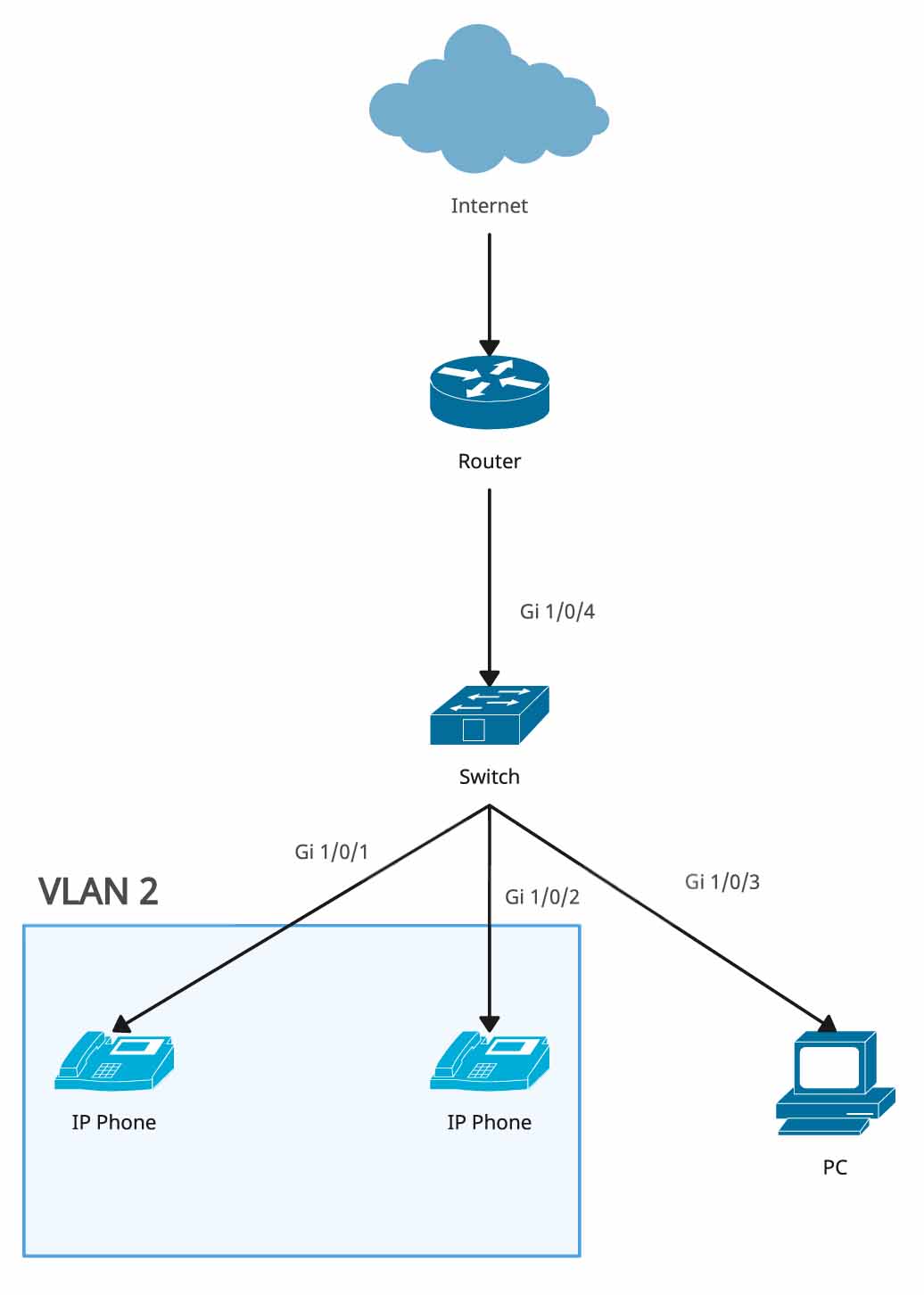

در معماری استاندارد، پورت Access که IP Phone به آن متصل است، هم‌زمان یک Data VLAN (untagged) برای PC پشت تلفن و یک Voice VLAN (tagged) برای خود IP Phone دارد. سوئیچ از طریق CDP یا LLDP-MED، VLAN صوتی را به تلفن اعلام می‌کند. این تفکیک باعث می‌شود ترافیک صوتی به‌صورت جداگانه Mark و اولویت‌بندی شود.

در پروژه‌ای که روی بستر خرید سوئیچ سیسکو WS-C2960-24TC-L  برای یک سازمان دولتی اجرا شد، ابتدا Voice و Data در یک VLAN مشترک قرار داشتند. نتیجه؟ در ساعات Peak کاری، Packet Loss روی تماس‌ها به 4 درصد رسید. پس از جداسازی VLAN و اعمال QoS مبتنی بر DSCP EF، کیفیت تماس پایدار شد و Jitter به زیر 10ms رسید. این تجربه نشان داد که Voice VLAN یک انتخاب نیست؛ یک ضرورت است.



طراحی صحیح پورت Access برای تلفن IP

پیکربندی درست پورت Access شامل تعریف Data VLAN، Voice VLAN، فعال‌سازی PortFast و اعمال QoS Trust است.

در سوئیچ‌های Catalyst، پورت متصل به تلفن باید به‌صورت Access تنظیم شود، نه Trunk. اشتباه رایج این است که برخی برای “اطمینان بیشتر” پورت را Trunk می‌کنند که باعث پیچیدگی امنیتی و گاهی Loop می‌شود. ساختار صحیح شامل Access VLAN برای دیتا و Voice VLAN جداگانه برای صوت است.

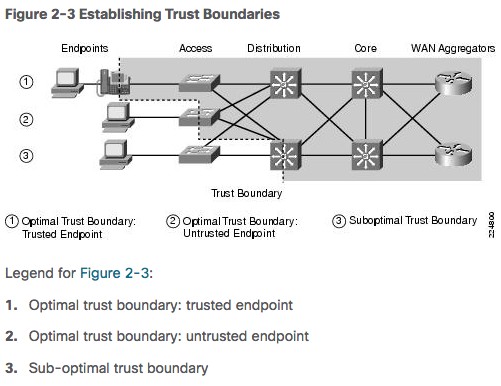

در یکی از پروژه‌هایی که مدیریت آن را بر عهده داشتم، تیم قبلی QoS Trust را روی Interface فعال نکرده بود. در نتیجه، DSCP Marking تلفن‌ها نادیده گرفته می‌شد و ترافیک صوتی با Best Effort عبور می‌کرد. پس از اصلاح و فعال‌سازی Trust Boundary در Access Layer، کیفیت تماس به شکل محسوسی بهبود یافت.

در شبکه‌هایی که با راهکارهای یکپارچه اجرا می‌شوند—مانند پروژه‌هایی که توسط تیم‌های متخصصی چون وینو سرور طراحی شده‌اند—Trust Boundary دقیقاً در لایه Access تعریف می‌شود، نه در Distribution.

نقش QoS در تفکیک و اولویت‌بندی Voice

QoS مهم‌ترین عامل در تضمین کیفیت Voice VLAN است و بدون آن، جداسازی VLAN به‌تنهایی کافی نیست.

ترافیک صوتی باید با DSCP EF (46) مارک شود و در سوئیچ، Queue مناسب با Priority Scheduling داشته باشد. اگر لینک Uplink به Distribution یا Core اشباع شود، تنها QoS می‌تواند تضمین کند که تماس‌های صوتی Drop نشوند.

در دیتاسنتری که هسته آن مبتنی بر سوئیچ نکسوس سیسکو N3K-C3064PQ-10GX  بود، تحلیل نشان داد که ترافیک Backup شبانه روی همان لینک‌هایی عبور می‌کند که ترافیک VoIP به سمت Call Manager می‌رود. بدون QoS، تماس‌های داخلی در ساعات Backup دچار قطع لحظه‌ای می‌شدند. با تعریف Class Map جداگانه برای Voice و اعمال Policy Map در Uplink، این مشکل کاملاً رفع شد.

قاعده قطعی: اگر VoIP دارید، QoS باید از Access تا Core End-to-End تعریف شود.



ظرفیت لینک و طراحی Uplink برای Voice و Data

حتی با QoS صحیح، اگر ظرفیت لینک Uplink کافی نباشد، ترافیک Voice دچار Latency خواهد شد.

در یک سازمان با 300 کاربر VoIP، تصور بر این بود که دو لینک 1G برای Distribution کافی است. اما با افزایش هم‌زمان ترافیک ویدئوکنفرانس و File Transfer، لینک‌ها به 85 درصد Utilization رسیدند. تماس‌ها قطع نمی‌شدند، اما Delay قابل‌حس بود. پس از ارتقاء به 10G و بازتنظیم Queueها، مشکل برطرف شد.

مدیران IT باید بدانند Voice ترافیک کم‌حجم اما حساس به Delay است. بنابراین Capacity Planning باید مبتنی بر Peak واقعی باشد، نه میانگین مصرف. در بسیاری از پروژه‌ها دیده‌ام که به‌جای تحلیل ترافیک، صرفاً به ظرفیت اسمی پورت اکتفا شده است؛ این رویکرد در محیط VoIP اشتباه است.



امنیت Voice VLAN و جلوگیری از سوءاستفاده

Voice VLAN نیز مانند Data VLAN نیازمند سیاست‌های امنیتی است و نباید آن را کاملاً Trust کرد.

یکی از اشتباهات رایج، Allow کردن Voice VLAN در تمام Trunkها بدون محدودیت است. همچنین در برخی شبکه‌ها، Port Security برای Voice و Data به‌درستی تنظیم نشده و اتصال دستگاه غیرمجاز به پورت Voice ممکن شده است.

در پروژه‌ای که در یک نهاد دولتی اجرا شد، کاربری با تغییر تنظیمات کارت شبکه خود، توانست وارد Voice VLAN شود و به سرور Call Manager دسترسی پیدا کند. پس از اعمال ACL بین VLANها و محدودسازی دسترسی به سرورهای VoIP، این ریسک حذف شد.

Voice VLAN باید از نظر امنیتی به‌عنوان یک Segment حیاتی در نظر گرفته شود، نه صرفاً یک VLAN مجزا.



کیس استادی: بازطراحی Voice/Data در یک سازمان چندسایتی

در یک سازمان چندسایتی با چهار ساختمان، شکایت از کیفیت تماس بسیار بالا بود. بررسی اولیه نشان داد Voice VLAN تعریف شده، اما QoS در Uplink فعال نبود و Distribution Switchها Marking را Overwrite می‌کردند.

به‌عنوان مدیر پروژه بازطراحی، ابتدا نقشه End-to-End QoS ترسیم شد. سپس Trust Boundary در Access تعریف و Policy Map در Uplink اعمال شد. همچنین ظرفیت لینک بین ساختمان‌ها ارتقاء یافت.

نتیجه: MOS تماس‌ها از 3.2 به 4.3 افزایش یافت و شکایات کاربران تقریباً صفر شد. این پروژه نشان داد که Voice VLAN بدون طراحی جامع QoS عملاً ناقص است.

چه زمانی Voice VLAN لازم نیست؟

اگر سازمان شما VoIP ندارد یا از تلفن‌های آنالوگ استفاده می‌کند، تعریف Voice VLAN نه‌تنها مفید نیست بلکه پیچیدگی غیرضروری ایجاد می‌کند.

در برخی شبکه‌های کوچک زیر 20 کاربر، دیده‌ام که Voice VLAN صرفاً به‌دلیل توصیه عمومی فعال شده، در حالی‌که هیچ IP Phoneی در شبکه وجود ندارد. این نوع تنظیمات فقط مدیریت شبکه را پیچیده می‌کند. تصمیم باید بر اساس نیاز واقعی باشد، نه چک‌لیست عمومی.



جمع‌بندی اجرایی برای مدیران IT و خرید

مدیریت Voice VLAN و Data VLAN در سوئیچ‌های Catalyst فقط یک تنظیم لایه 2 نیست؛ ترکیبی از طراحی VLAN، QoS، امنیت و ظرفیت لینک است. اگر هر یک از این اجزا ناقص باشد، کیفیت تماس تحت تأثیر قرار می‌گیرد.

برای مدیر IT، توصیه روشن است: قبل از توسعه زیرساخت یا حتی قبل از بررسی ارتقاء سخت‌افزار، معماری Voice/Data فعلی را Audit کنید. در بسیاری از پروژه‌ها، اصلاح QoS و Trust Boundary تأثیر بیشتری از تعویض تجهیزات داشته است.

برای مدیر خرید نیز پیام واضح است: کیفیت تماس به مدل سوئیچ محدود نیست. چه در لایه Access با Catalyst کار کنید و چه در Core با Nexus، طراحی صحیح تعیین‌کننده است. پیش از هر سرمایه‌گذاری جدید، از وجود طراحی End-to-End مطمئن شوید.

در نهایت، اگر سازمان شما به VoIP وابسته است، Voice VLAN باید بخشی از استراتژی کلان شبکه باشد، نه یک گزینه اختیاری. طراحی داده‌محور، تحلیل ترافیک و پیاده‌سازی استاندارد، سه ستون پایداری تماس‌های سازمانی هستند.
